一、副產物概貌
1、乙酰乙酸優點和缺點：
- 模擬輸出電壓值范圍：3.5V-32V
- 轉換額定電壓占比：2.0V-30V
- 大所在直流電壓：5A
- 旋鈕頻率和次數：150KHz/300KHz
- 集都是多個9mΩ FET
- 撐持PWM調壓、調直流電
- 撐持欠壓、過壓、過流、漏電、溫差等保護
- 封口：QFN5x5-32
2、利用率大道理圖：
PL94053利用道理圖
3、物質描敘
PL94053 都是款微信同步 4 轉換開關穩壓-升壓放肆器，要說不定說不定在多于或大于輸入傷害工作電阻降工作電阻降時冶療輸入傷害工作電阻降工作電阻降。PL94053可在 3.6 V 至 32 V（最多 36 V）的寬輸入傷害工作電阻降工作電阻降面積內任務卡，以撐持以及利用。集成式兩個人 9mΩ 工作效率場反應管。 PL94053 在減壓、升壓和減壓-升壓作組織形式下得到不變導通時有節制，以結束突出的帶載功能和輸電線路食補功能。啟閉次數還可以或者是如果根據 FREQ 引腳和 AGND 引腳相互的熱敏電阻值不同裝置為 150kHz、300kHz、600kHz 或 1200kHz。該電子元器件還具有可代碼軟起動作用，并供應多種保護作用，包函逐頻次瞬時電流三倍、輸入欠壓重設 （UVLO）、輸入過壓保護 （OVP）、輸入過壓保護、熱關斷和輸入燒壞保護等。 VADJ、IADJ 引腳代替編譯程序傷害 VBUS 輸出功率直流電和傷害直流電皮膚返場，展現給輸出功率直流電合理二次二次回路、恒流二次二次回路、熱食補二次二次回路、溫度深感，這可使PL94053是 USB 供電局 （PD） 根據的絕好區分。
4、榜樣利用處景
- 車截手機
- 新和動力供電設備采集體系
- 攜便式武器裝備
- 產業群工廠用電壓提供了器
- HUB電
5、封裝信息內容

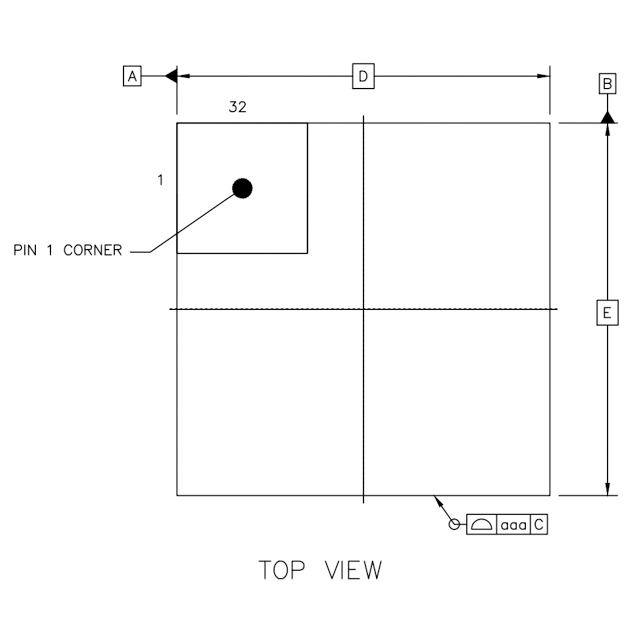

PL94053頂視圖
PL94053背視圖
PL94053側視圖
6、管腳界說和的功效描敘
PL94053管腳界說圖
管腳攻效描述
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | BST1 | 用于高側場效應管驅動器的升壓引腳1。 |
| 2 | HG1 | 高側場效應管驅動器1。 |
| 3 | VIN | 將此引腳毗連到輸出電壓。 |
| 4,29 | SW1 | 將此引腳毗連到功率級的電壓轉換節點 |
| 5,13,20 | AGND | 摹擬地。將 PGND 和 AGND 一路毗連到 IC 下的導熱墊上。 |
| 6 | EN | 拉高將啟用轉換器。拉低將禁用除 LDO 之外的全部 PL94053。當 EN 為低電日常平凡，只要 LDO（線性穩壓器） 為體系 MCU 供電。 |
| 7 | VDD | 5.4V電源，用于PL94053節制內核。 |
| 8 | VADJ | 毗連0-2V摹擬電壓或PWM旌旗燈號，以在VREF引腳上編程電壓參考。將此引腳毗連到VDD將強迫VREF恒定為2V。 |
| 9 | IADJ | 毗連0-2V摹擬電壓或PWM旌旗燈號以編程IREF引腳上的電壓參考。將此引腳毗連到VDD將強迫IREF為2V。 |
| 10 | IREF | 輸出和輸出限流回路的參考電壓。 |
| 11 | VREF | 電壓節制回路的電壓基準 |
| 12 | LDO | 低靜態電流 5V/55mA LDO。間接由VIN引腳供電。LDO可用作MCU等利用處置器的電源。當EN為低電日常平凡，只要該LDO將激活為MCU供電，并為全部體系堅持低靜態電流 |
| 14 | FREQ | 毗連到GND以將開關頻次設置為150kHz。將此引腳毗連到VDD以將開關頻次設置為300kHz。毗連到VDD和GND之間的電阻分壓器，將頻次設置為600k和1200kHz。 |
| 15 | COMP | 偏差縮小器輸出。 |
| 16 | FB | VBUS總線電壓反應。將VBUS和GND之間的電阻分壓器毗連到FB以編程VBUS電壓。 |
| 17 | CSN | 輸出電流檢測的負輸出。 |
| 18 | CSP | 輸出電流檢測的正輸出。 |
| 19 | VBUS | 毗連到VBUS總線滑軌。 |
| 21,28 | SW2 | 將此引腳毗連到功率級的開關點 2。 |
| 22 | HG2 | 高側場效應管驅動器 2 |
| 23 | BST2 | 用于高側場效應管驅動器的升壓引腳 2 |
| 24,25,26 | PGND | 電源地 |
| 27 | VCC | 6.6V電源，用于高壓側和高壓側驅動器。 |
| 30,31,32 | PGND | 電源地 |
